TORNO OPTIMUM TZ4/400V/ 3Ph C/ NEWALL OPTIMUM
21,279.00 €
Dados técnicos TZ 4
- Especificações técnicas
- Ligação eléctrica: 400 V / 3 Ph ~50 Hz
- Potência total: 5 kW
- Bomba refrigeração motor: 125 Watt
- Fuso
- Motor: 3 kW / 4,5 kW
- Cone da árvore: MK 6
- Cone árvore: DIN ISO 702-1 Nr. 5
- Fuso árvore: Ø 52 mm
- Porta-ferramentas troca rápida: SWH 5-B
- Especificações técnicas
- Altura do centro: 200 mm
- Distância entre os centros: 800 mm
- Ø Torneável sobre cava: 400 mm
- Ø Torneável sobre slide cruzado: 245 mm
- Carro transversal: 260 mm
- Velocidade
- Velocidade fuso: 45 – 1.800 min-1
- Estágios: 16 Velocidades
- Curso
- Curso slide superior: 112 mm
- Curso slide cruzado: 212 mm
- Avanços e Passos
- Avanço longitudinal na gama: 0,0263 – 1,8416 mm/Rev (48 Avanços)
- Gama de avanços: 0,0133 – 0,9321 mm/Rev (48 Avanços)
- Avanço métrico: 0,2 – 14 mm/Rev (26 Passos)
- Avanço polegadas (Acessórios: Kit mudança rodas Art. No. 3444160): 80 – 1 Gg/Polegadas (42 Passos)
- Rosca modular: 0,1 – 7mm x π (44 Rosca)
- Rosca diametral (Acessórios: Kit mudança rodas Art. No. 3444160): 3 – 200 Gg/π (33 Cursos)
- Contra ponto
- Cone contra ponto: CM 3
- Diâmetro / Curso: Ø 50 mm / 110 mm
- Dimensões
- Dimensões C x L x A: 1.960 x 1.060 x 1.690 mm
- Peso: 1.250 kg
- Descrição
- Marca
Descrição

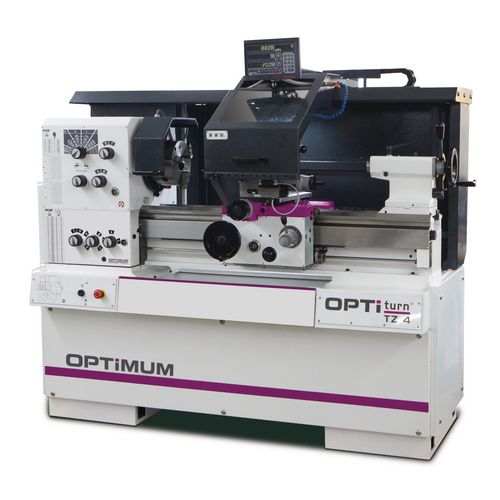

TORNO OPTIMUM TZ4/400V/ 3Ph C/ NEWALL OPTIMUM
Tornos de avanço de precisão com display digital de cotas NEWALL DP 700 e porta-ferramentas de troca rápida.
– Guia de eixo Z temperado e polido
– Protecção bem dimensionada deslizante
– Protecção com DPA, mangueira refrigeração e sub comando integrado
– Veios dos carros temperados e endurecidos, ajustáveis por porca de veio
– Avanço fino e gama de roscagem
– Luz LED para iluminar a área de trabalho
– Conjunto engrenagens substituíveis para polegadas e módulo rosca
– Painel de controlo com fonte de alimentação de 24-V DC
– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
– Volantes desacoplados testados para EN 23125
– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
– Quadro eléctrico com componentes Siemens ou Schneider
– Volantes com sistema de segurança no eixo X e Z
– Tabuleiro de limalhas extraível pela frente
– Porta ferramentas aperto rápido SWH 5-B
– 1 Porta ferros 25 x 120 tipo D para ferramentas quadradas
– Display digital de cotas NEWALL DP 700
TZ 4:
– Redução do tempo de desaceleração do fuso principal
– Interruptor de proteção do motor

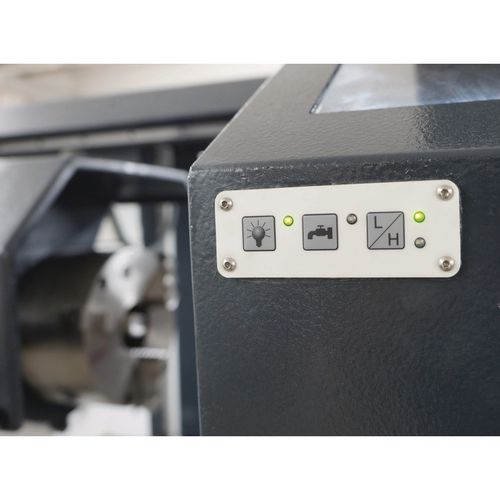

Painel controlo
- Para ligar
– Iluminação
– Lubrificação
– Selector do motor de 2 bobinagens
- Teclado fácil de limpar

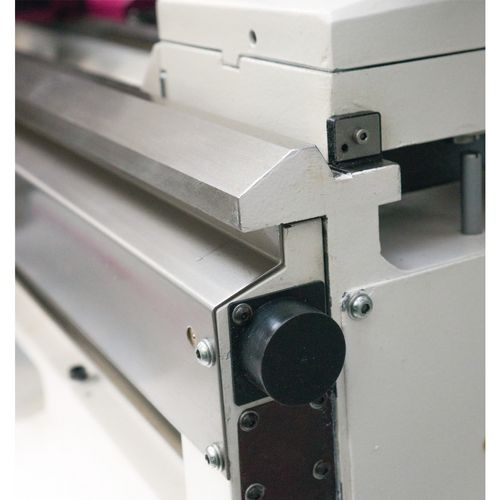

Geometria cava
- Ângulo plano
- Elevada retenção
Equipamento standard
> Luneta fixa Ø 10 – 130 mm
> Luneta móvel Ø 10 – 100 mm
> Redutor CM 3 und MK 6
> Centro fixo CM 3
> Porta-ferramentas troca rápida 5-B
> Suporte ferramentas 25×120 Tipo D para cinzel quadrado 20 mm
> Conjunto de engrenagens substituíveis por rosca métrica
> Máquina inicialmente com óleo premium
> Ferramenta operacional
| Dados técnicos | TZ 4 | |
| Art. no. | 3432240 | |
| Especificações técnicas | ||
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz | |
| Potência total | 5 kW | |
| Bomba refrigeração motor | 125 Watt | |
| Fuso | ||
| Motor | 3 kW / 4,5 kW | |
| Cone da árvore | MK 6 | |
| Cone árvore | DIN ISO 702-1 Nr. 5 | |
| Fuso árvore | Ø 52 mm | |
| Porta-ferramentas troca rápida | SWH 5-B | |
| Especificações técnicas | ||
| Altura do centro | 200 mm | |
| Distância entre os centros | 800 mm | |
| Ø Torneável sobre cava | 400 mm | |
| Ø Torneável sobre slide cruzado | 245 mm | |
| Carro transversal | 260 mm | |
| Velocidade | ||
| Velocidade fuso | 45 – 1.800 min-1 | |
| Estágios | 16 Velocidades | |
| Curso | ||
| Curso slide superior | 112 mm | |
| Curso slide cruzado | 212 mm | |
| Avanços e Passos | ||
| Avanço longitudinal na gama | 0,0263 – 1,8416 mm/Rev (48 Avanços) | |
| Gama de avanços | 0,0133 – 0,9321 mm/Rev (48 Avanços) | |
| Avanço métrico | 0,2 – 14 mm/Rev (26 Passos) | |
| Avanço polegadas (Acessórios: Kit mudança rodas Art. No. 3444160) | 80 – 1 Gg/Polegadas (42 Passos) | |
| Rosca modular | 0,1 – 7mm x π (44 Rosca) | |
| Rosca diametral (Acessórios: Kit mudança rodas Art. No. 3444160) | 3 – 200 Gg/π (33 Cursos) | |
| Contra ponto | ||
| Cone contra ponto | CM 3 | |
| Diâmetro / Curso | Ø 50 mm / 110 mm | |
| Dimensões | ||
| Dimensões C x L x A | 1.960 x 1.060 x 1.690 mm | |
| Peso | 1.250 kg | |
| Bucha TZ 4 | Art. no. |
| BISON Bucha 4 Grampos Ø 250 mm Nr. 5 Fundido aperto central (Prato p/bucha 3450218 necessário) | 3450216 |
| Buchas e acessórios | Art. no. |
| Prato p/ bucha Ø 250 mm Nr. 5 (para bucha 3450216/3450217) | 3450218 |
| BISON Bucha 3 Grampos Ø 200 mm Nr. 5 Fundido aperto central (Prato p/bucha 3450212 necessário) | 3450210 |
| Prato p/ bucha Ø 200 mm Nr. 5 (para bucha 3450210) | 3450212 |
| Prato de fixação Ø 320 mm Nr. 5 | 3442979 |
| BISON Prato p/ bucha Ø 160 mm (Szf 3450245) | 3450246 |
| BISON Kit porta pinças 16C – Ø 160 mm (Prato p/bucha 3450246 necessário) | 3450245 |
| Conj. ferramentas torno HM 25 mm, 5-peças | 3441623 |
| Conjunto de engrenagens substituíveis para polegadas e módula rosca | 3444160 |
| Apoio anti-vibratório SE 55 (8 uni. necessárias) | 3352981 |
Marca
OPTIMUM
