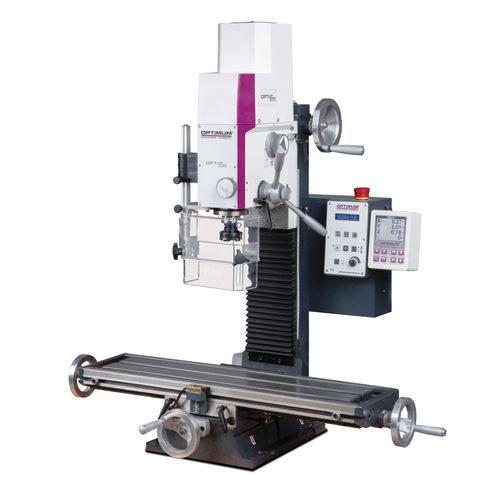

MAQ.FURAR/FRESAR OPTI MH22V/230V/BT20 VARIO OPTIMUM
2,867.13 €
Fresadora/furadora com variador de velocidade eletronico e sistema de fixação rapido para a
ferramenta (sem chave)
Dimensões CxLxA aprox. 945x650x950 mm
Peso (líquido) aprox. 116 kg
Tensão de alimentação 230 V
Motor 950 W
Tensão de alimentação 230 V
Capacidade facejar roca max. 52 mm
Capacidade fresar máx. 12 mm
Cone da arvore BT 20 c/ fixação rápida
Gama de velocidade variavel eletronicamente 90 – 3000 rpm
Dimensões da mesa 700 x 180 mm
Carga de fresagem horizontal máx. 50 kg
Curso manual do eixo X 480 mm
Curso manual do eixo Y 175 mm
Curso manual do eixo Z 270 mm
Aço de capacidade de perfuração (S235JR) 20 mm
Aço de capacidade de perfuração contínua (S235JR) 16 mm
Inclinação cabeça de fresagem 90 graus
EMC Class C2
Receber notificações quando este produto estiver em stock.
- Descrição
- Avaliações (0)
Descrição
MAQ.FURAR/FRESAR OPTI MH22V/230V/BT20 VARIO OPTIMUM
Fresadoras/furadoras robustas com variador de velocidade eletrônico
– Painel de comando com teclado de membrana simples de operar
– Electrónica de 24V
– Display digital para profundidade e velocidade de fácil leitura
– Interruptor de paragem de emergência
– Motor potente com monitorização de corrente permanente
– Eletrônica de controlo com relé integrado
– Cabeça de perfurar e fresar inclinável em ± 90 °
– Veios sem folgas, ajustáveis por intermédio de porcas
– Rotação dir./esq.
– Luz na máquina
– Alta concentricidade medida pelo rolamento de rolos cônicos £ 0,015 mm na árvore
– Guia de rabo de andorinha estável, retificado com precisão, com cunhas ajustáveis
– Batentes ajustáveis
– Rolamentos de esferas de nos eixos, reguláveis sem folga
– Foles para proteger as guias
– Protecção da bucha grande ajustável em altura c/ microswitch
Corrente guia
> Condução dos cabos de energia na corrente guia
Sistema mecânico de fixação de troca rápida MH 22V / MH 22VD
> A cabeça de fresagem está equipada com uma pinça para apertar os parafusos BT20x45 °
> Troca fácil movendo a alavanca da árvore para cima
| Dados técnicos | MH 22V | |
| Art. No. | 3338135 | |
| Dados técnicos | MH 22VD | |
| Especificações técnicas | ||
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz | |
| Potência do motor | 950 W | |
| Desempenho de perfuração | ||
| Em aço (S235JR) | Ø 20 mm | |
| Contínuo em aço(S235JR) | Ø 16 mm | |
| Dimensão fresa (max.) | Ø 52 mm | |
| Dimensão fresa topo (max.) | Ø 12 mm | |
| Fuso | ||
| Curso | 50 mm | |
| Diâmetro | Ø 60 mm | |
| Cone árvore | BT 20 | |
| Alcance | 170 mm | |
| Cabeça | ||
| Velocidade rotativa | 90 – 3.000 min-1 | |
| Estágios | 2 Velocidades, Velocidade ajustável eletrôn. | |
| Inclinação | ± 90° | |
| Mesa perfuração | ||
| Mesa C x L | 700 x 180 mm | |
| Rasgos T / Espaçamento / Nº | 12 mm / 63 mm / 3 | |
| Capacidade de carga max. | 50 kg | |
| Distância fuso – Mesa perfuração | 360 mm | |
| Curso | ||
| Eixo-X | 480 mm | |
| Eixo-Y | 175 mm | |
| Eixo-Z | 270 mm | |
| Dimensões | ||
| Dimensões C x L x A | 750 x 650 x 950 mm | |
| Peso | 120 kg | |
| Acessórios | Art. no. |
| Kit inicial ferramentas fresar BT 20 (Info pág. 127) | 3353281 |
| Suporte para roca Ø 16 mm BT 20 | 3352728 |
| Cone adaptador BT 20 – B16 | 3352727 |
| Porta fresas Weldon Ø 6 mm BT 20 | 3352732 |
| Porta fresas Weldon Ø 8 mm BT 20 | 3352734 |
| Porta fresas Weldon Ø 10 mm BT 20 | 3352736 |
| Porta fresas Weldon Ø 12 mm BT 20 | 3352738 |
| Kit porta pinças ER16 | 3352741 |
| Chave p/porta pinças ER 16 | 3352742 |
| Jogo pinças ER 16, 12-peças 1 – 10 mm | 3440282 |
| Parafuso de engate p/cone BT 20 | 3352726 |
| Bucha aperto rápido 1 – 13 mm; B16 | 3050623 |
| Jogo pinças CM 2 / M10, direto | 3351980 |
| Jogo pinças ER 25, 15-peças | 3441109 |
| Jogo fresas HSS TiN-revestido | 3352250 |
| Kit montagem de DRO5 em MH20V/MH22V | 3383990 |
| Bancada (Informação na pág. 131) | 3353000 |
| Tabuleiro de aparas (Informação na pág. 131) | 3352999 |
| Apoio anti-vibratório SE 55 (4 peças necessárias) | 3352981 |
| Prensa | Art. no. |
| VMQ 80 | 3354180 |
