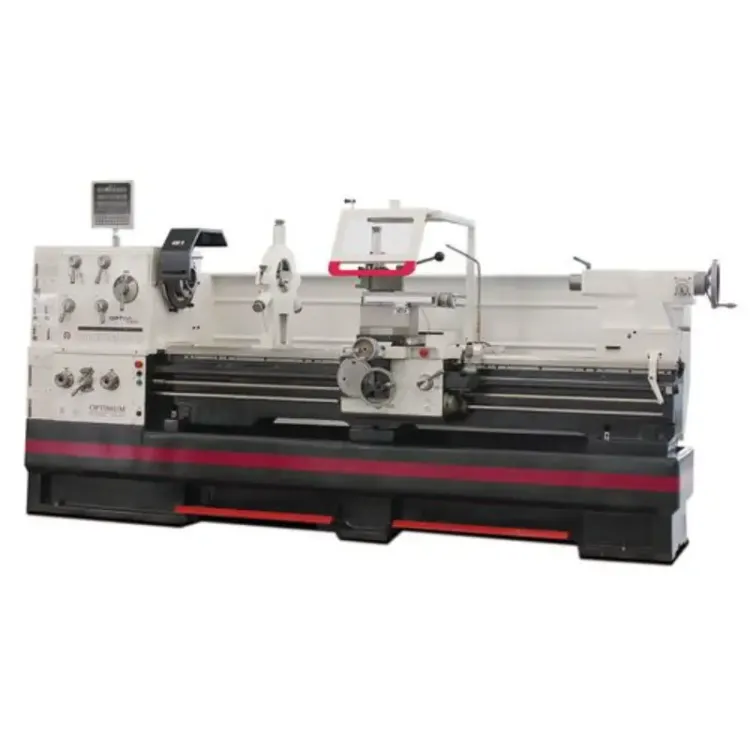

OPTIturn TH8020D with DPA+SWH /400V / Ph / 50Hz OPTIMUM

Descrição

OPTIturn TH8020D with DPA+SWH /400V / Ph / 50Hz OPTIMUM



Tornos com avanço, caracterizados pela excelente flexibilidade, precisão e economia.

Com display digital de cotas DPA 21 e porta ferramentas de aperto rápido



– Guia de eixo Z temperado e polido

– Camlock DIN ISO 702-2 Nr. 8

– Deslizamento preciso

– Todos os guias ajustáveis usando cunhas

– Ajusto do slide superior ± 90°

– Concentricidade garantida, melhor que 0,015 mm

– Eixos, engrenagens e fuso principal em banho de óleo

– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis

– Alavanca seletora para mudar as taxas de avanço

– Design fechado da engrenagem de avanço rápido

– Engrenagens e eixos temperados, em banho de óleo e rolamentos de precisão

– Volantes desacoplados testados para EN 23125

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Rotação direita/esquerda

– Lubrificação central

– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,

para encher, esvaziar e limpar de acordo com a Norma DIN

– Botão de paragem de emergência, disjuntor de motor, interruptor principal bloqueável

– Dispositivo de paragem de emergência com pedal

– Rodas de segurança com função de libertação no eixo X

– Volantes com escala fina ajustável 0,04 / 0,02 mm

– Cabeçote ajustável ± 10 mm para esferas giratórias

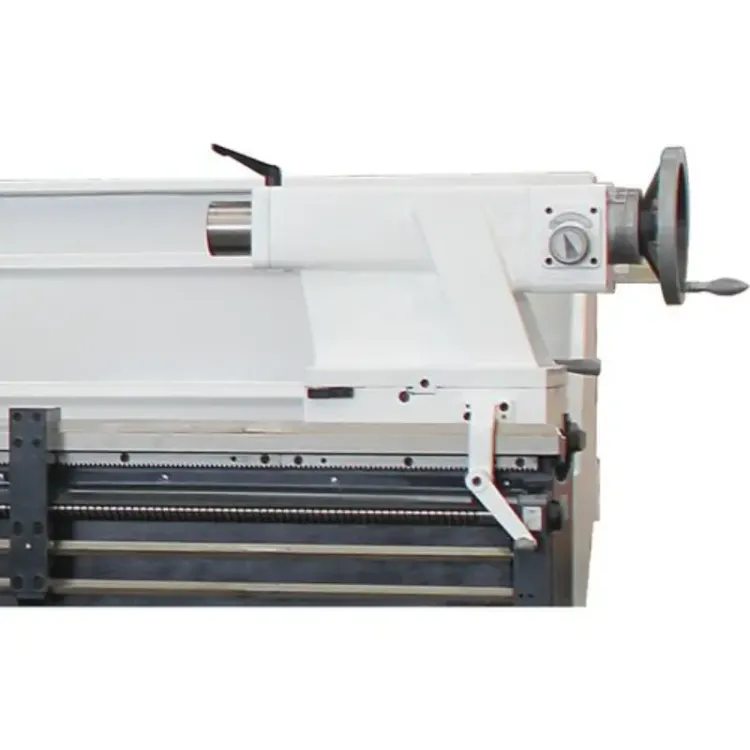

– Manga do fuso do cabeçote móvel e volante com escala fina ajustável

– Manivela fuso do cabeçote para mudança de posição

– Manga do fuso do cabeçote móvel com duas relações de transmissão ajustáveis 1/4 ou 1/1 rev

– Lâmpada LED

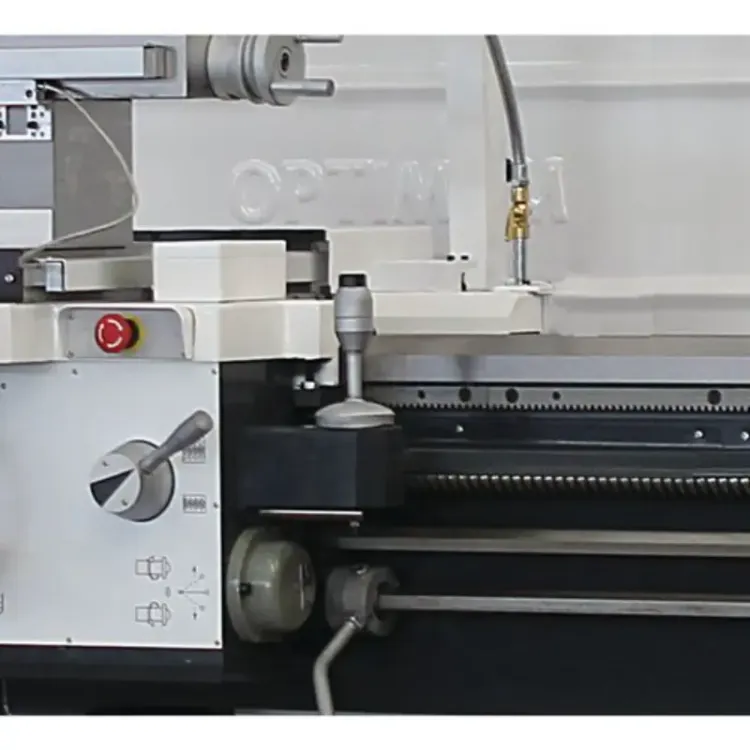

– Alimentação rápida – Botão de pressão e alavanca selectora para activar o Avanço rápido em

direcção reversa e longitudinal para um trabalho ainda mais eficiente. Não desliga a máquina

inteira ao atingir o fim de curso

– Fim de curso de segurança com contatos de abertura positivos

– Travão motor elétrico com paragem de emergência rápida – em operações normais, paragem rápida sem

pós-funcionamento

– Eletrônica com componentes Siemens

– Condução dos cabos de energia na corrente guia

– Porta-ferramentas de troca rápida SWH 9-D

– 1 suporte de aço 41 x 180 tipo D para cinzel quadrado 32 mm



Display digital de cotas DPA 21

> Redução clara nos tempos de produção

> Escalas de vidro

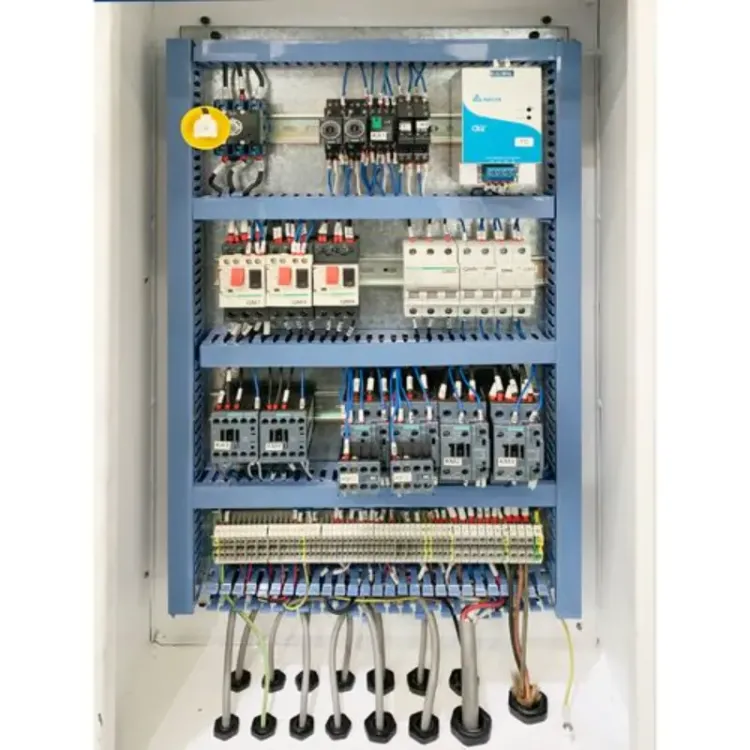

Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider



Equipamento standard

> Luneta fixa Ø máx de passagem 150 mm

> Luneta móvel Ø máx de passagem 130 mm

> Luz LED máquina

> Redutor Ø 113 mm / CM 5

> Contra ponto de centro fixo e rotativo CM 5

> Porta-ferramentas de troca rápida 9-D

> Suporte ferramentas 41 x 180 Tipo D para cinzel quadrado 32 mm

> Conjunto de engrenagens substituíveis

> Óleo de qualidade incluído

> Ferramenta operacional



LEMBRE-SE DE COMPRAR A BUCHA



Bucha	Art Nr.
OPTIMUM Bucha 3 Grampos Ø 315 mm Nr. 8, central	3442768
OPTIMUM Bucha 4 Grampos Ø 315 mm Nr. 8, central	3442856
OPTIMUM Bucha 4 Grampos Ø 315 mm Nr. 8, individual	3442888
BISON Bucha 3 Grampos Ø 315 mm Nr. 8, central	3450335
BISON Bucha 4 Grampos Ø 315 mm Nr. 8, central	3450385
Acessórios	Art Nr.
Ponto rotativo CM 5	3440705
Ponto rotativo BISON CM 5 (2-filas rolamentos angulares SKF)	3451005
Conj. ferramentas torno HM 25 mm, 5-peças (veja a pág. 188)	3441672
Conj. ferr. torno HM 25 mm, 5-peças, kit extensão (veja a pág. 188)	3441623
Apoio anti-vibratório SE 3 (6 uni. necessárias)	3381018
Apoio anti-vibratório SE 85 (6 uni. necessárias)	3352982



Dados técnicos	TH 8020D
Art. no.	3462230
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	12 kW
Bomba refrigeração motor	150 W
Fuso
Motor	11 kW
Cone da árvore	Ø 113 mm (Kegel 1:20)
Fixação da bucha	Camlock DIN ISO 702-2 Nr. 8
Fuso árvore	Ø 105 mm
Porta-ferramentas troca rápida	SWH 9-D
Área de trabalho
Altura do centro	400 mm
Distância entre os centros	2.050 mm
Ø Torneável sobre cava	800 mm
Ø Torneável sem a cava	1.035 mm
Comprimento cava	250 mm
Ø Torneável sobre slide cruzado	570 mm
Carro transversal	400 mm
Carga	1,4 t/m
Velocidade
Velocidade fuso	25 – 1.600 min-1
Estágios	16 Velocidades
Curso
Curso slide superior	230 mm
Curso slide cruzado	368 mm
Avanços e Passos
Motor de avanço	550 W
Avanço rápido	3,8 m/min (max. 5 min., 30 min. Pausa)
Avanço longitudinal na gama	0,044 – 1,48 mm/Rev (25 avanços)
Gama de avanços	0,022 – 0,74 mm/Rev (25 avanços)
Avanço métrico	0,45 – 120 mm/Rev (54 Passos)
Avanço polegadas	80 – 7/16 Gg/Polegadas (60 Passos)
Rosca diametral	7/8 – 160 Gg/v (42 Cursos)
Rosca modular	0,25 – 60 mm x v (46 Rosca)
Contra ponto
Cone contra ponto	CM 5
Manga contra ponto- Diâmetro/Curso	90 mm / 235 mm
Dimensões
Comprimento	4.287 mm
Largura x Altura	1.525 x 1.925 mm
Peso	3.455 kg
