PRENSA DE FLEXÃO HIDRÁULICA HBP 20 METALLKRAFT

Descrição

PRENSA DE FLEXÃO HIDRÁULICA HBP 20 METALLKRAFT



Série HBP – Prensas de flexão hidráulicas, versáteis com controlo NC para profundidade de imersão

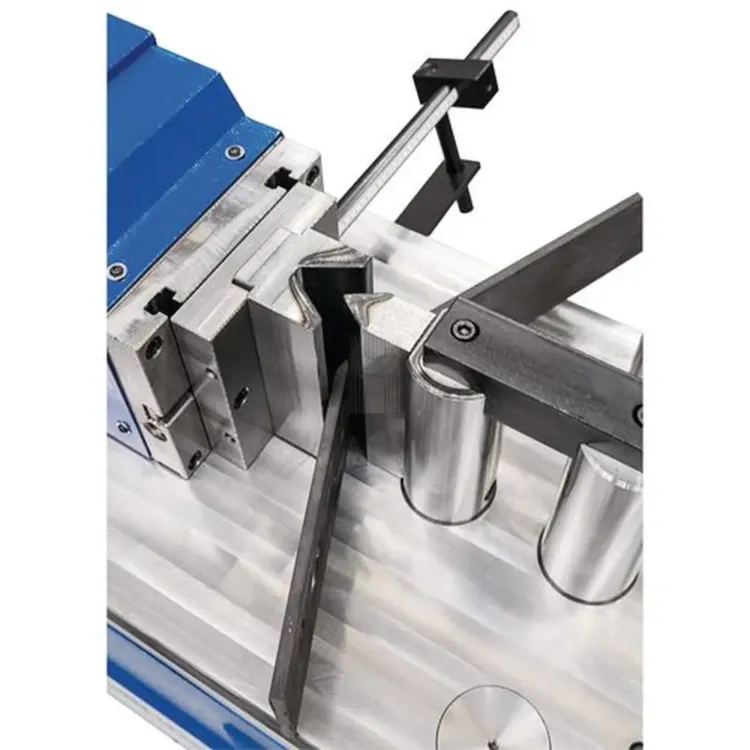

• Para dobras precisas em material tubular e sólido
• Design durável das ferramentas e guias de ferramentas em aço temperado premium
• Operação manual através de dois pedais para a frente e para trás
• Operação automática, programando os pontos de extremidade de posicionamento dianteiro
• e traseiro
• Fácil mudança de matriz graças à montagem de abertura fácil
• Pedal com display digital e interruptor de paragem de emergência

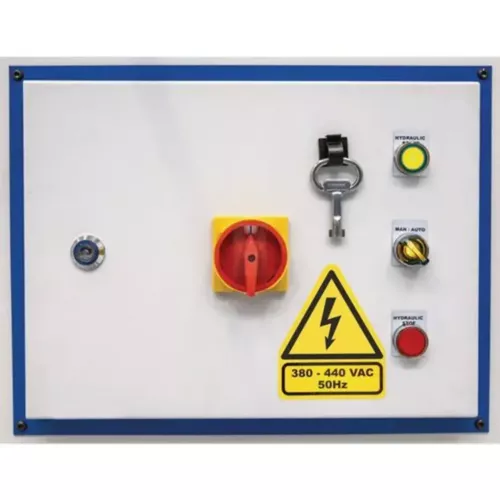

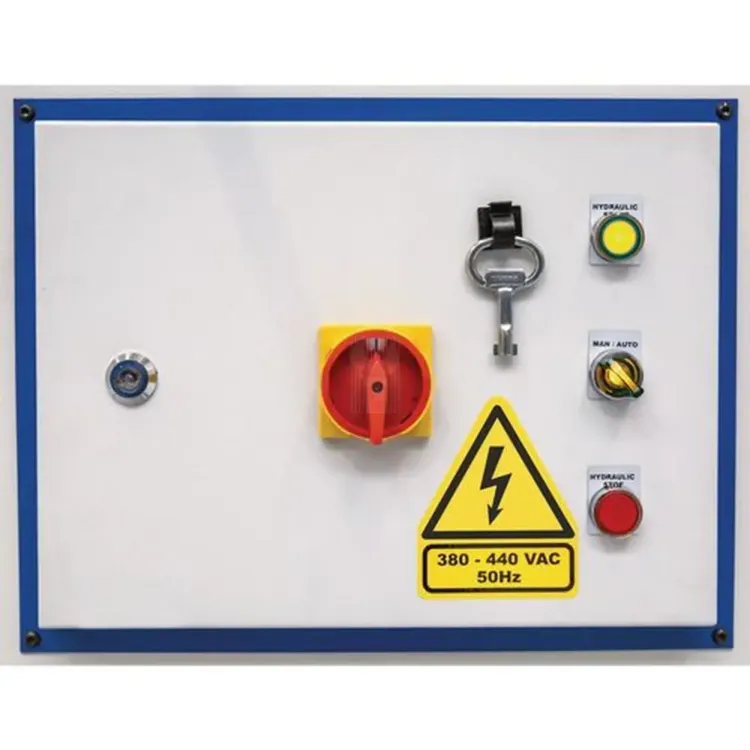

Painel de controlo com display digital e interruptor de paragem de emergência



› Design robusto

› Modo manual ou automático

› Fácil mudança de ferramenta graças a abertura rápida



Composição	HBP 20
68°; Altura = 200 mm; R = 5 mm	X
68°; Altura = 250 mm; R = 5 mm	X
60°; Altura = 150 mm; R = 6 mm
Altura = 150 mm; V = 60 mm	X
Altura = 250 mm; V = 60 mm	X
Altura = 250 mm; V = 60 mm
Altura = 150 mm; V = 60 mm
Pedal com display digital	X
Travão lateral 300 mm	X

PRENSA DE FLEXÃO HIDRÁULICA HBP 20 METALLKRAFT

Art. no.	3812520
Dados técnicos	HBP 20
Máx. força pressão	20 t
Capacidade reservatório de óleo	12 l
Desempenho dobrar material plano	200 x 12 mm
Desempenho dobrar material tubular	48 x 4.0 mm
Avanço máx.	185 mm
Diâmetro parafuso	80 mm
Altura ferramenta	200 mm
Velocidade	10 mm/s
Velocidade retorno	10 mm/s
Comprimento mesa	480 mm
Largura mesa	1 060 mm
Altura de trabalho	930 mm
Motor	2.2 kW
Comprimento	1 150 mm
Profundidade	480 mm
Altura	1 200 mm
Peso	530 kg



	Ferramentas de dobrar tubos para todos os modelos HBP	Art. no.
	Estrutura de dobragem e suporte ferramentas de flexão de tubo	3888060
	Segmento de dobra em ferro fundido cinzento 3/8″	3888061
	Segmento de dobra em ferro fundido cinzento 1/2″	3888062
	Segmento de dobra em ferro fundido cinzento 3/4″	3888063
	Segmento de dobra em ferro fundido cinzento 1″	3888064
	Segmento de dobra em ferro fundido cinzento 1 1/4″	3888065
	Segmento de dobra em ferro fundido cinzento 1 1/2″	3888066
	Segmento de dobra em ferro fundido cinzento 2″	3888067



	Ferramentas de flexão temperadas e polidas (para HBP 20)
	Matriz 85°, H = 200 mm, R = 1 mm	3888201
	Matriz 85°, H = 200 mm, R = 5 mm	3888202
	Matriz 85°, H = 200 mm, R = 10 mm	3888203
	Matriz 30°, H = 200 mm, R = 5 mm	3888204
	Mandril de flexão 25 x 25 mm – capacidade de carga 6 t/m	3888205
	Mandril de flexão 30 x 30 mm – capacidade de carga 10 t/m	3888206
	Mandril de flexão 40 x 40 mm – capacidade de carga 25 t/m	3888207
	Mudança rápida de múltiplas matrizes 85°, H = 200 mm V = 16/22/35/50 mm, espessura máx. material 4 mm	3888220
	Mudança rápida de matriz 85°, H = 200, V = 63 mm	3888221
	Mudança rápida de matriz 85°, H = 200, V = 80 mm	3888222
	Mudança rápida de matriz 85°, H = 200, V = 100 mm	3888223
	Mudança rápida de matriz 85°, H = 200, V = 125 mm	3888224
	Mudança rápida de matriz 85°, H = 200, V = 160 mm	3888225



Mudança rápida de matriz 45°, H = 200, V = 50 mm	3888226
Ferramenta de flexão para material plano (for HBP 20)
Moldura de flexão e suporte contador	3888250
Ferramenta de flexão e para material plano incluindo pinos e anil- has para material 4/6/8 mm	3888251
Ferramentas de endireitamento (for HBP 20)
Barra de endireitamento apróx. 800 mm com suporte de rolamento e matriz de endireitamento	3888255
