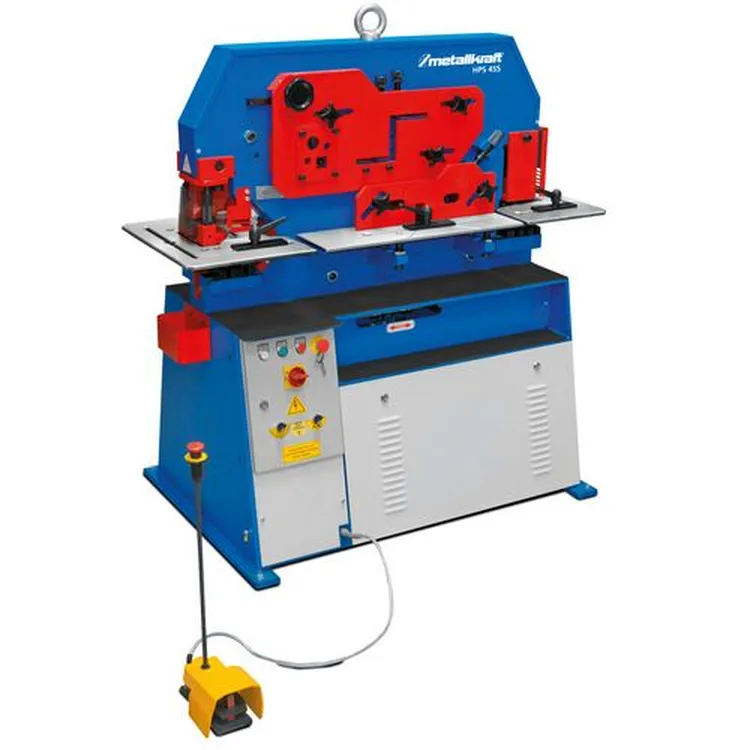

PUNCIONADORA HIDRÁULICA COMBINADA HPS 55DS METALLKRAFT

Descrição

PUNCIONADORA HIDRÁULICA COMBINADA HPS 55DS METALLKRAFT

HPS – Puncionadora/Guilhotina de perfis hidráulica combinada com 5 estações de corte e controle por pedal



• Para chapa, tubo redondo, tubo quadrado barra e cantoneiras
• Série DS com dois cilindros e pedais para acção simultânea de saca bocados e corte
• Cursos dos cilindros de trabalho constantemente ajustáveis para economia de tempo no trabalho
• Garganta de 620mm disponível para estação de corte da HPS 55DS
• Construção pesada e sólida
• Com faca de entalhe HPS 45S
• Com poderoso motor de 400 volts
• Faca de entalhe em V opcional, unidade de punção extra grande e garganta mais longa para estação
• de perfuração disponível a pedido
• Pedal de dois estágios para operação em marcha lenta
• Com montagem MUBEA como padrão para punções nr. 1, nr. 2 e nr. 3 e matrizes nr. 30, nr. 45 e nr. 60, uso de punção e matriz nr. 4 e nr. 80 é possível como opcional



Composição HPS 55DS / HPS 65DS / HPS 85DS / HPS 115DS / HPS 175DS:

> Puncionadora

> Estação de corte plano

> Estação de corte ângulo

> Estação corte perfis redondos e quadrados

> Estação corta cantos

> Luz trabalho

> Batente com contacto elétrico

> Porta ferramentas com fecho de baioneta

> Montagem para punções e matrizes Nr.1, Nr.2, Nr.3, Nr.30, Nr.45 e Nr.60

> Puncionadora com batente ajustável com escala, estação de

corte plano e corta cantos com batentes ajustáveis

> Chave de unha

> 2 cilindros hidráulicos e 2 pedais

> Óleo hidráulico





Art. nr.	3819055
Puncionadora	HPS 55DS
Capacidade	55 t
Ø max. espessura chapa **	Ø 20 x 20 mm
Ø max. espessura chapa **	Ø 40 x 10 mm
Garganta	255 mm
Avanços	60 mm
Cursos/min.	25
Altura  puncionadora	1 030 mm
Estação corte barra
Redonda/quadrada em mm	Ø 40 / 40
Estação corte ângulo
90° corte em mm	120 x 120 x 12
45° corte em mm	70 x 70 x 10
Altura trabalho	1 130 mm
Estação corte plano
Espessura máxima	200 x 20 mm
Tamanho máximo	300 x 15 mm
Largura cortante	317 mm
45° corte ao máximo ângulo em mm	80 x 80 x 15
Altura trabalho	900 mm
Estação corta cantos
Espessura máx.	10 mm
Largura	45 mm
Profundidade	90 mm
Potência motor	5.5 kW
Ligação elétrica	400 V/50 Hz
Peso liquido	1 520 kg
Dimensões em mm	1 500 x 950 x 1880
Equipamento opcionais
Garganta estação punção	620 mm
Cortante perfil – U	120 x 58 mm
Cortante perfil – T	80 x 9 mm
Punção em V – mm	100 x 100 x 10



Conjunto facas substituição para estação de aço plano

para HPS 55DS / 65DS Ref. 3887012



Conjunto facas substituição para estação de aço angular

para HPS 55DS / 65DS Ref. 3887022



Conjunto facas substituição para estação de barras de aço

para HPS 55DS /65DS Ref. 3887028



Conjunto facas substituição para cantos

para HPS 55DS / 65DS Ref. 3887042



Unidade de punção maior (Compatível com todos os modelos HPS)

para HPS 55DS Ref. 3887162



Conjunto de facas para secções IPN

para HPS 55DS / 65DS Ref. 3887052



Conjunto de facas para secções UPN

para HPS 55DS / 65DS Ref. 3887062



Conjunto de facas para secções T

para HPS 55DS / 65DS Ref. 3887072



Conjunto de facas V 100 x 100mm para cantos inclui suportes e mesa

para HPS 55DS Ref. 3887132



Conjunto de faca V 100 x 100 mm

para HPS 55DS / 65DS Ref. 3887082



Unidade de dobrar cantos



250 x 15 mm para HPS 55DS / 65DS Ref. 3887092

500 x 3 mm para HPS 55DS / 65DS Ref. 3887093



Bloco perfuração para secção em U

para HPS 55DS / 65DS Ref. 3887107



620 mm garganta para estação de perfuração (só ex works)

para HPS 55DS Ref. 3887120





Suportes de punção e matriz (Compatível com todos os modelos HPS)

Inserção de punção nr. 1* Ref. 3889002

Redutor de punção nr. 1* Ref. 3889003

Suporte punção nr. 2 Ref. 3889005

Suporte punção nr. 3 Ref. 3889006

Redutor matriz 60-30 Ref. 3889000

Redutor matriz 60-45 Ref. 3889001



Inserção dr punção nr. 1, redutor de punção nr. 1 e suporte de punção nr. 2 são necessários para usar a punção nr. 1
