TORNO TH3610D / 400V / 3Ph C/ DPA21 OPTIMUM

Descrição

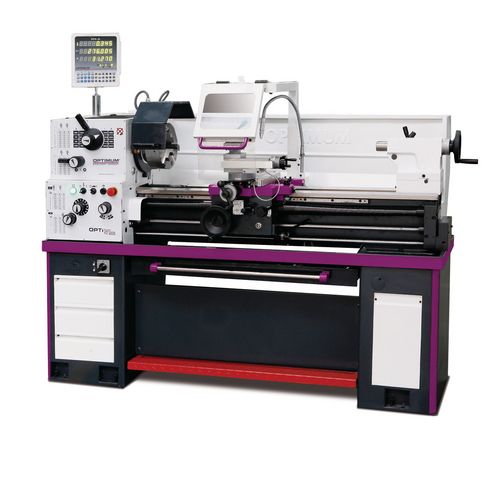

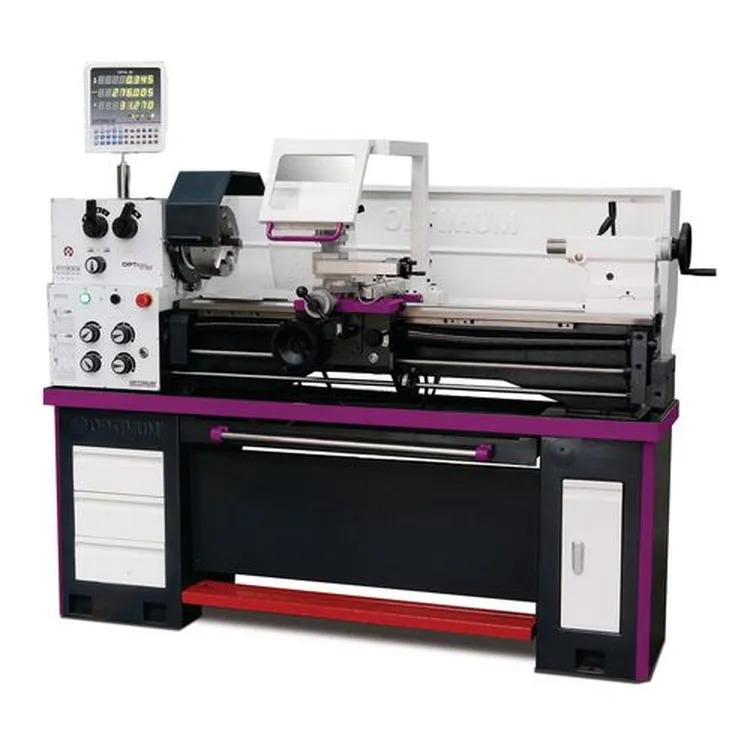

TORNO TH3610D / 400V / 3Ph C/ DPA21 OPTIMUM



Torno totalmente equipado para mecânicos.

TH 3610D com display digital de cotas DPA 21

◆ Guia de eixo Z temperado e polido

◆ Cone árvore Camlock DIN ISO 702-2 Nr. 5

◆ Deslizamento preciso

◆ Volantes com escala fina ajustável 0,04 / 0,02 mm

◆ Suporte ferramentas quádruplo

◆ Todos os guias ajustáveis usando cunhas

◆ Fuso principal em banho de óleo

◆ Engrenagens de ação suave, temperadas

◆ Concentricidade garantida do fuso, melhor que 0,015 mm

◆ Engrenagens e eixos temperados em banho de óleo e em rolamentos de precisão

◆ Volantes desacoplados testados para EN 23125

◆ Rodas de segurança com função de libertação no eixo X e Z

◆ Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

◆ Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

◆ Interruptor de proteção do motor, Interruptor principal bloqueável

◆ Rotação direita/esquerda

◆ Contra ponto ajustável ± 10 mm para esferas giratórias

◆ Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm

◆ Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

◆ Chassi de máquinas com compartimentos de ferramentas em ambos os lados

◆ Dispositivo de paragem de emergência com pedal

◆ Tabuleiro de limalhas extraível com guias

◆ Lâmpada LED na proteção de limalhas



TH 3610D:

◆ Display digital de cotas DPA 21

> Teclado de membrana de fácil utilização, à prova de respingos de água, fechado e anti-reflexos

> Escalas de vidro

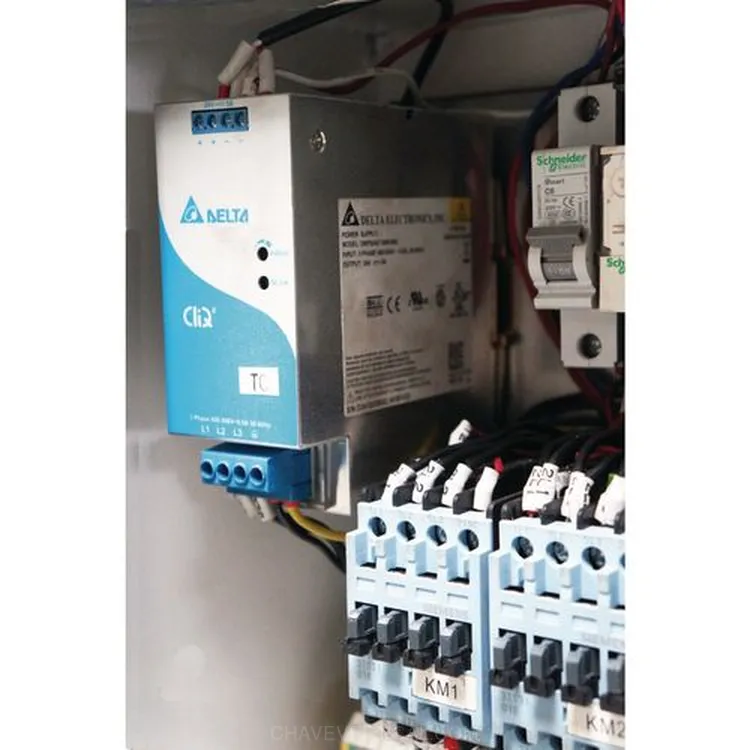

Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider



Equipamento standard

> Luneta fixa Ø máx de passagem Ø 100 mm

> Luneta móvel Ø máx de passagem Ø 95 mm

> Luz LED máquina

> Redutor MK 6 / CM 3

> Contra ponto de centro fixo e rotativo CM 3

> Suporte ferramentas quádruplo

> Conjunto de engrenagens substituíveis

> Chassi de máquinas

> Máquina inicialmente com óleo premium

>   Ferramenta operacional



Dados técnicos	TH 3610
Art. no.	3402060
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Motor	1,5 kW
Fuso
Cone da árvore	MK 6
Cone árvore	Camlock DIN ISO 702-2 Nr. 5
Fuso árvore	Ø 52 mm
Altura suporte ferramentas quádruplo	max. 16 mm
Área de trabalho
Altura do centro	180 mm
Distância entre os centros	980 mm
Ø Torneável sobre cava	356 mm
Ø Torneável sem a cava	516 mm
Comprimento cava	160 mm
Ø Torneável sobre slide cruzado	225 mm
Largura cava	187 mm
Velocidade
Velocidade fuso	70 – 2.000 min-1
Estágios	8 Velocidades
Curso
Curso slide superior	100 mm
Curso slide cruzado	170 mm
Avanços e Passos
Avanço longitudinal na gama	0,052 – 1,392 mm/Rev (32 Avanços
Gama de avanços	0,014 – 0,38 mm/Rev (32 Avanços)
Avanço métrico	0,4 – 7 mm/Rev (26 Passos)
Avanço polegadas	56 – 4 Gg/Polegadas (34 Passos)
Contra ponto
Cone contra ponto	CM 3
Contra ponto-Diâmetro / Curso	Ø 42 mm / 120 mm
Dimensões
Dimensões C x L x A	1.930 x 725 x 1.350 / 1.620 mm
Peso	610 kg



Lembre-se de comprar a bucha!

Buchas	Art Nr.
OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 5, central	3442845
OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 5, individual	3442880
BISON Bucha 3 Grampos Ø 200 mm Nr. 5, central	3450315
BISON Bucha 4 Grampos Ø 200 mm Nr. 5, central	3450365



Acessórios	Art Nr.
Porta-ferramentas troca rápida SWH 3-E	3384303
Montagem de fábrica SWH 3-E	9000400
Suporte ferramentas 20 x 100 Tipo D Quadrado	3384304
Suporte ferramentas 30 x 100 Typ H Redondo	3384322
Conj. ferramentas torno 16 mm, 11-peças (veja a pág. 186)	3441604
Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186)	3441668
Conj. ferramentas torno 16 mm, 5-peças “Made in Germany“ (pág. 186)	3441216
Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186)	3441610
Kit porta pinças 5C	3441555
Jogo pinças 3 – 25 mm, 5C, 17-peças	3441509
Apoio anti-vibratório SE 2 (6 uni. necessárias)	3381016
Apoio anti-vibratório SE 85 (6 uni. necessárias)	3352982
Esbarro com ajuste fino	3441523
