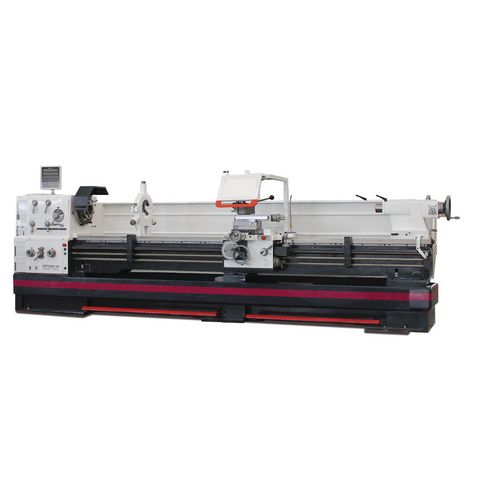

OPTIturn TH6630D with DPA+SWH /400V / Ph / 50Hz OPTIMUM



Tornos com avanço, caracterizados pela excelente flexibilidade, precisão e economia.

Com display digital de cotas DPA 21 e porta ferramentas de aperto rápido



• Guia de eixo Z temperado e polido
• Camlock DIN ISO 702-2 Nr. 8
• Deslizamento preciso
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Todos os guias ajustáveis usando cunhas
• Engrenagens e eixos em banho de óleo
• Ajusto do slide superior ± 90°
• Concentricidade garantida, melhor que 0,015 mm
• Fuso principal em banho de óleo
• Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis
• Alavanca seletora para mudar as taxas de avanço
• Design fechado da engrenagem de avanço rápido
• Engrenagens e eixos temperados, em banho de óleo e rolamentos de precisão
• Volantes desacoplados testados para EN 23125
• Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
• Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
• Rotação direita/esquerda
• Lubrificação central
• Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo, para encher, esvaziar e limpar de acordo com a Norma DIN
• Botão de paragem de emergência, disjuntor de motor, interruptor principal bloqueável
• Dispositivo de paragem de emergência com pedal
• Rodas de segurança com função de libertação no eixo X
• Cabeçote ajustável ± 10 mm para esferas giratórias
• Manga do fuso do cabeçote móvel e volante com escala fina ajustável
• Manivela fuso do cabeçote para mudança de posição
• Manga do fuso do cabeçote móvel com duas relações de transmissão ajustáveis 1/4 ou 1/1 rev
• Lâmpada LED
• Alimentação rápida – Botão de pressão e alavanca selectora para activar o Avanço rápido em direcção reversa e longitudinal para um trabalho ainda mais eficiente. Não desliga a máquina inteira ao atingir o fim de curso
• Fim de curso de segurança com contatos de abertura positivos
• Travão motor elétrico com paragem de emergência rápida – em operações normais, paragem rápida sem pós-funcionamento
• Eletrônica com componentes Siemens
• Condução dos cabos de energia na corrente guia
• Porta-ferramentas de troca rápida SWH 9-D
• 1 suporte de aço 41 x 180 tipo D para cinzel quadrado 32 mm



Display digital de cotas DPA 21

> Redução clara nos tempos de produção

> Escalas de vidro

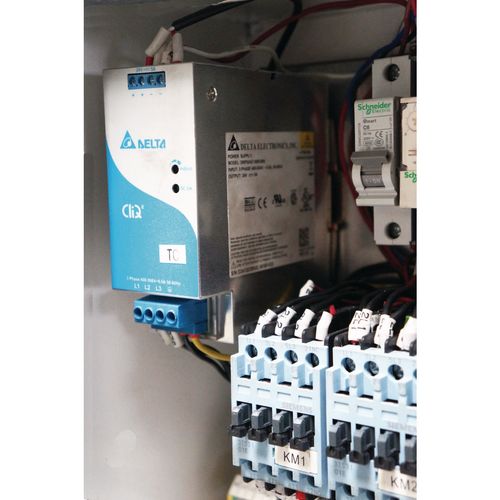

Painel de controlo

> Sistema elétrico 24V

Todos os contatores e relés da Siemens ou Schneider





Dados técnicos	TH 6630D
Art. no.	3462220
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	10 kW
Bomba refrigeração motor	150 W
Fuso
Motor	9 kW
Cone da árvore	Ø 113 mm (Kegel 1:20)
Fixação da bucha	Camlock DIN ISO 702-2 Nr. 8
Fuso árvore	Ø 105 mm
Porta-ferramentas troca rápida	SWH 9-D
Área de trabalho
Altura do centro	330 mm
Distância entre os centros	3.050 mm
Ø Torneável sobre cava	660 mm
Ø Torneável sem a cava	900 mm
Comprimento cava	250 mm
Ø Torneável sobre slide cruzado	440 mm
Carro transversal	400 mm
Carga	1,4 t/m
Velocidade
Velocidade fuso	25 – 1.600 min-1
Estágios	16 Velocidades
Curso
Curso slide superior	230 mm
Curso slide cruzado	368 mm
Avanços e Passos
Motor de avanço	550 W
Avanço rápido	3,8 m/min (max. 5 min., 30 min. Pausa)
Avanço longitudinal na gama	0,044 – 1,48 mm/Rev (25 Avanços)
Gama de avanços	0,022 – 0,74 mm/Rev (25 Avanços)
Avanço métrico	0,45 – 120 mm/Rev (54 Passos)
Avanço polegadas	80 – 7/16 Gg/Polegadas (60 Passos)
Rosca diametral	7/8 – 160 Gg/v (42 Cursos)
Rosca modular	0,25 – 60 mm x v (46 Rosca)
Contra ponto
Cone contra ponto	CM 5
Manga contra ponto	Ø 90 mm / 235 mm
Dimensões
Comprimento	4.650 mm
Largura x Altura	1.500 x 1.785 mm
Peso	3.730 kg



> Luneta fixa Ø máx de passagem Ø 150 mm

> Luneta móvel Ø máx de passagem Ø 130 mm

> Luz LED máquina

> Redutor Ø 113 mm / CM 5

> Contra ponto de centro fixo e rotativoCM 5

> Porta-ferramentas troca rápida9-D

> Suporte ferramentas 41 x 180 T D para cinzel quadrado 32 mm

> Conjunto de engrenagens substituíveis

> Ferramenta operacional



Buchas	Art Nr.
OPTIMUM Bucha 3 Grampos Ø 315 mm Nr. 8, central	3442768
OPTIMUM Bucha 4 Grampos Ø 315 mm Nr. 8, central	3442856
OPTIMUM Bucha 4 Grampos Ø 315 mm Nr. 8, individual	3442888
BISON Bucha 3 Grampos Ø 315 mm Nr. 8, central	3450335
BISON Bucha 4 Grampos Ø 315 mm Nr. 8, central	3450385
Acessórios	Art Nr.
Ponto rotativo CM 5	3440705
BISON Ponto rotativo CM 5 (2-filas rolamentos angulares SKF))	3451005
