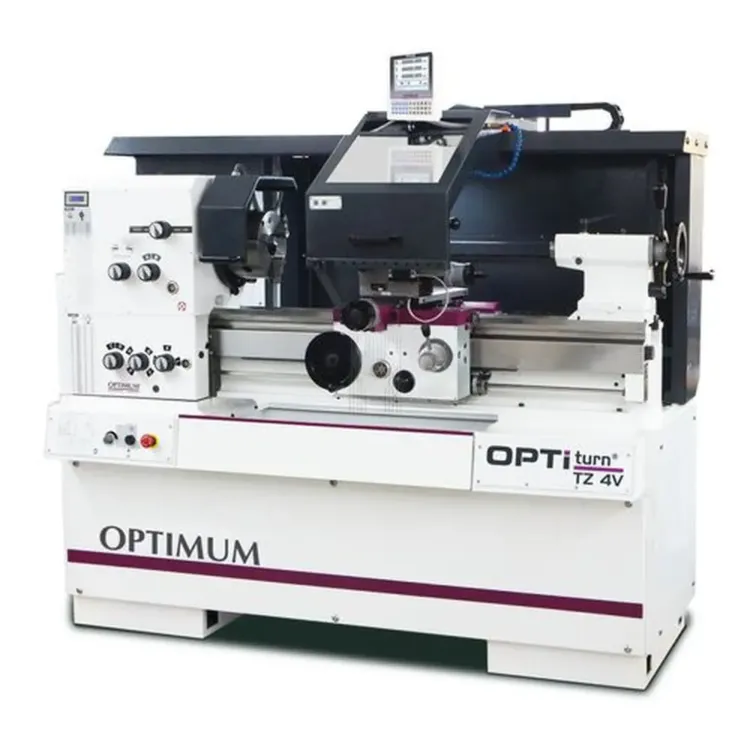

TORNO DE PRECISÃO OPTIMUM TZ4V

Descrição

TORNO DE PRECISÃO OPTIMUM TZ4V

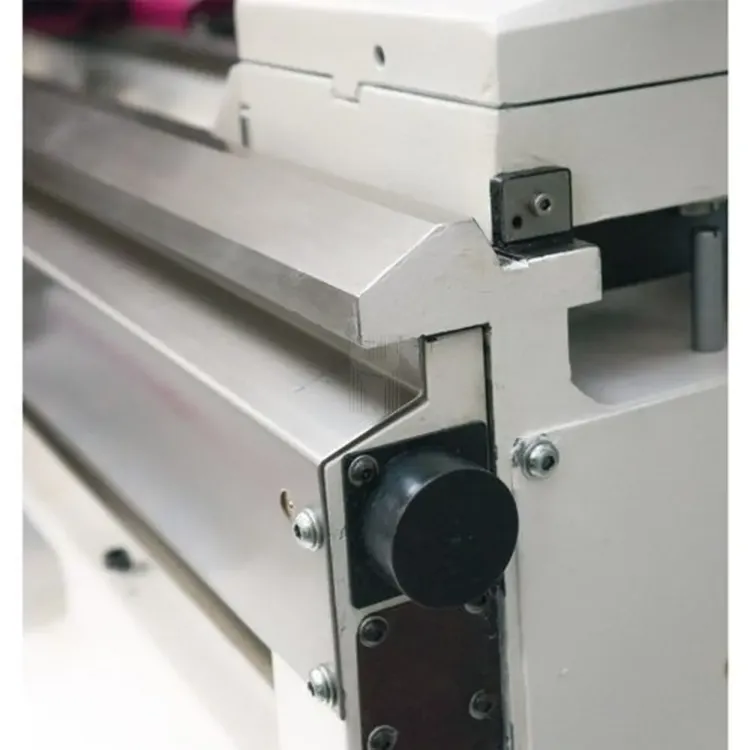

Torno robusto e preciso, com guia do eixo Z temperada e retificada, ideal para operações exigentes de torneamento. Equipada com armário de controlo com fonte de alimentação 24 V DC, proteção contra limalhas de grandes dimensões, painel de refrigeração com indicador de posição e eletrónica de segurança de dois canais. Possui fusos endurecidos, cobertura de eixo de avanço e alimentação graduada. Inclui suporte de troca rápida SWH 5-B e suporte 25 x 120 mm para cinzel quadrado.

✅ Estrutura rígida com engrenagens para passos métricos, modulares e polegadas
✅ Sistema de lubrificação com depósito de 20 L
✅ Velocidade variável entre 50 e 3000 rpm
✅ Painel eletrónico de controlo completo com LED e segurança
✅ Inclui lunetas fixa e móvel, adaptador MK6-MK3 e ferramentas de operação

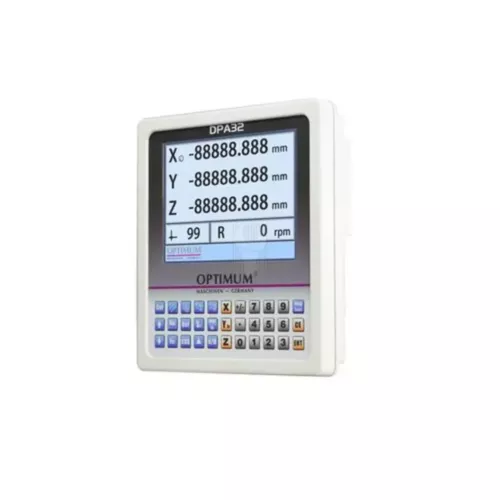

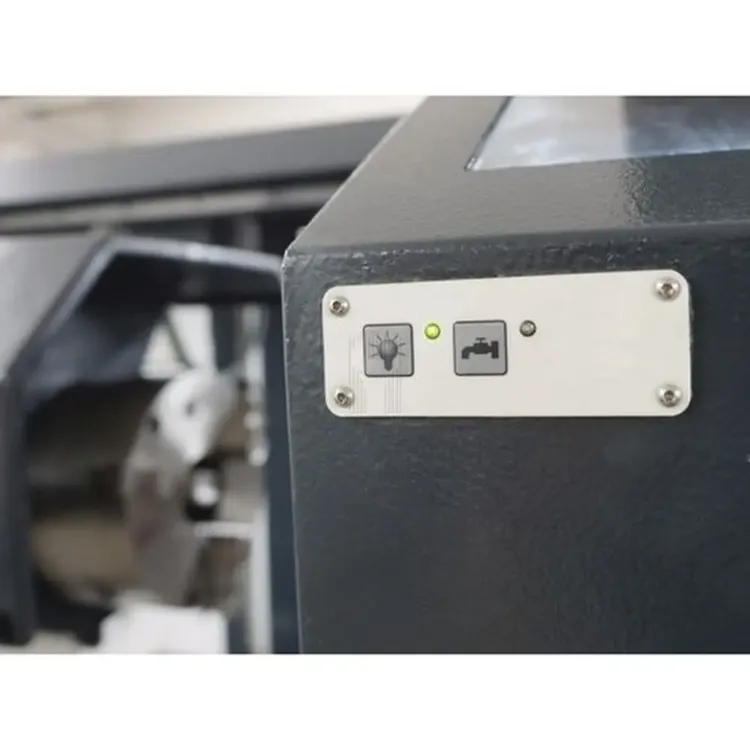

❄️ Refrigeração e Lubrificação

• Saída da bomba de refrigeração: 0,125 kW

• Capacidade do tanque de lubrificante de refrigeração: 20 litros

???? Certificações e Normas

• Norma: DIN EN 55011

• Nível de emissão: EMCC3

• Mandril de fuso: DIN ISO 702-1 No. 5 A2

???? Eixo e Cabeçote Móvel

• Diâmetro do furo do fuso / passagem da árvore: 52 mm

• Cone do fuso: MT 6

• Mandril do cabeçote móvel: CM 3

• Curso do veio do cabeçote móvel: 110 mm

• Diâmetro do veio do cabeçote móvel: 50 mm

???? Roscas e Passos

• Passo métrico: 0,2 – 14 mm/rotação

• Número de argumentos de venda métricos: 36

• Campo imperial: 80 – 1 Gg/1″

• Número de arremessos imperiais: 42

• Passo diametral: 3 – 200 Gg/p

• Número de passos diametrais: 33

• Passo de rosca modular: 0,1 – 7 mm/rotação

• Número de passos de rosca modular: 44

????️ Carros e Avanços

• Carro superior: 112 mm

• Carro cruzado: 212 mm

• Carro principal: 800 mm

• Faixa de alimentação longitudinal: 0,0263 – 1,8416 mm/rotação

• Número de avanços longitudinais: 48

• Faixa de alimentação plana: 0,0133 – 0,9321 mm/rotação

• Número de feeds planos: 48

???? Conteúdo de Entrega

• Luneta fixa Ø 10 – Ø 130 mm

• Luneta móvel Ø 10 – Ø 100 mm

• Adaptador MK6-MK3

• Ponta de centralização fixa MK3

• Suporte de aço de troca rápida SWH 5-B

• Suporte em aço 25×120 TypeD para cinzel quadrado 20 mm

• Enchimento inicial com óleo de qualidade

• Ferramenta operacional
